Shining3D Einscan SP V2 je stolní strukturovaný světelný 3D skener určený pro profesionální reverzní inženýrství, kontrolu kvality a tvorbu detailních 3D modelů. Nabízí přesnost jednoho snímku ≤ 0,05 mm, rychlost skenování celého otočného stolku pod 45 sekund a maximální objem skenování až 1200 × 1200 × 1200 mm v režimu bez otočného stolku.

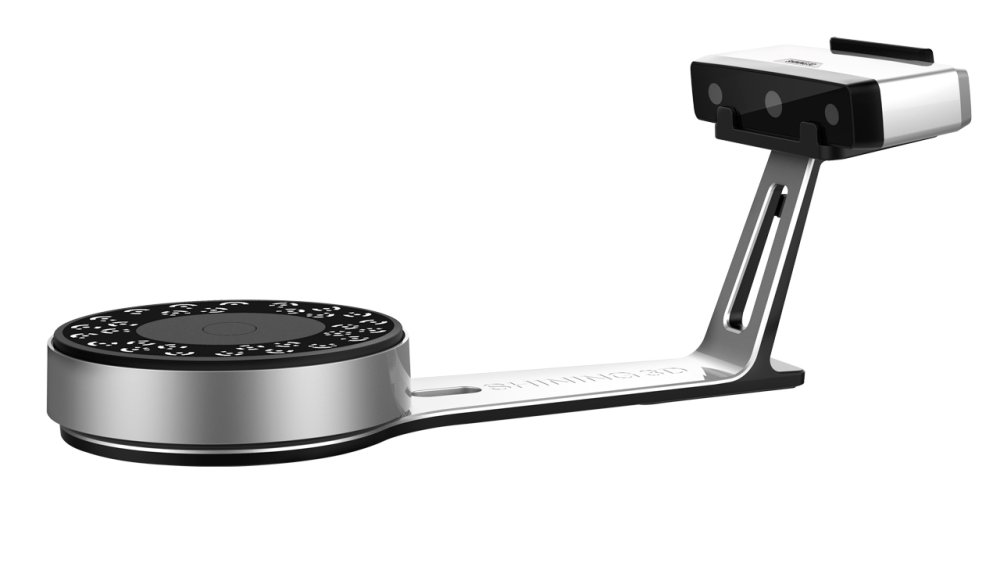

Profesionální stolní 3D skener

Einscan SP V2 navazuje na osvědčenou řadu stolních skenerů Shining 3D a přináší vylepšenou optiku i výpočetní pipeline. Skener je určen pro uživatele, kteří potřebují spolehlivé a přesné digitalizování reálných objektů - od návrhářů a designérů přes CAD techniky až po výrobní inženýry. Kompaktní tělo s hmotností 2,5 kg lze snadno přenášet mezi pracovišti.

Vysoká přesnost jednoho snímku ≤ 0,05 mm

Přesnost jednoho snímku ≤ 0,05 mm řadí Einscan SP V2 mezi profesionální nástroje pro kontrolu kvality a reverzní inženýrství. Rozlišení bodů 0,17-0,20 mm zajišťuje detailní záznam geometrie i menších prvků, takže výsledné mračno bodů věrně kopíruje původní předmět. Pro 3D tisk lze data přímo exportovat do STL nebo 3MF a použít třeba na materiálech jako PLA nebo PETG.

Dva režimy skenování - s otočným stolkem i bez něj

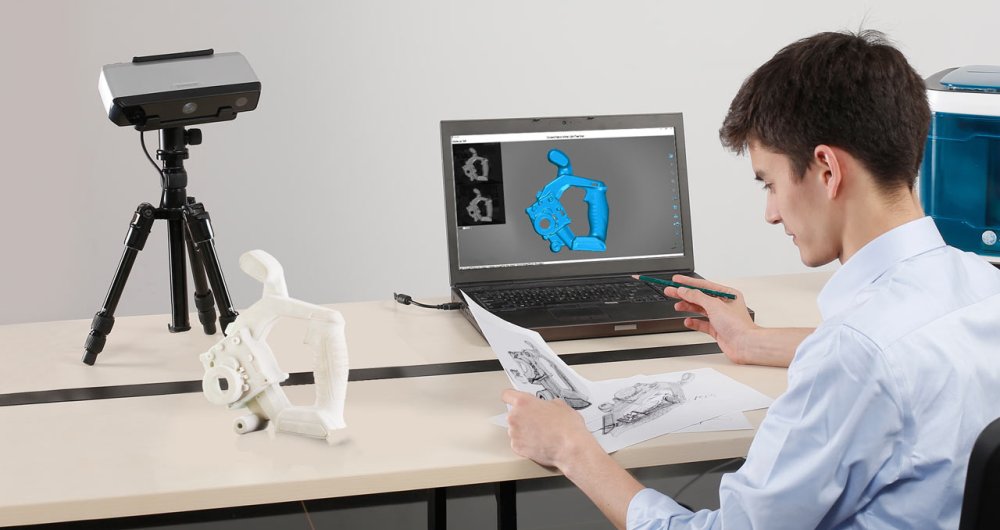

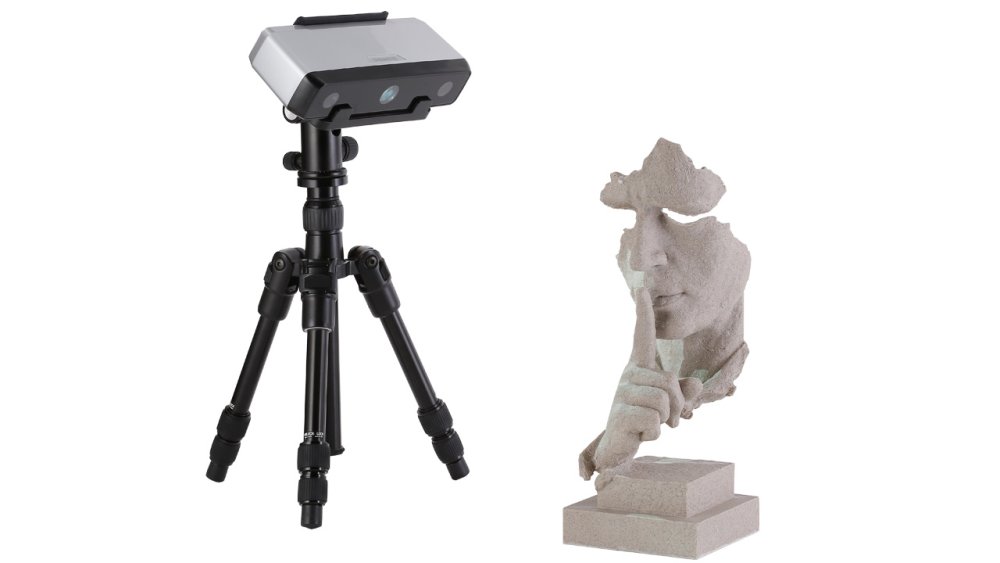

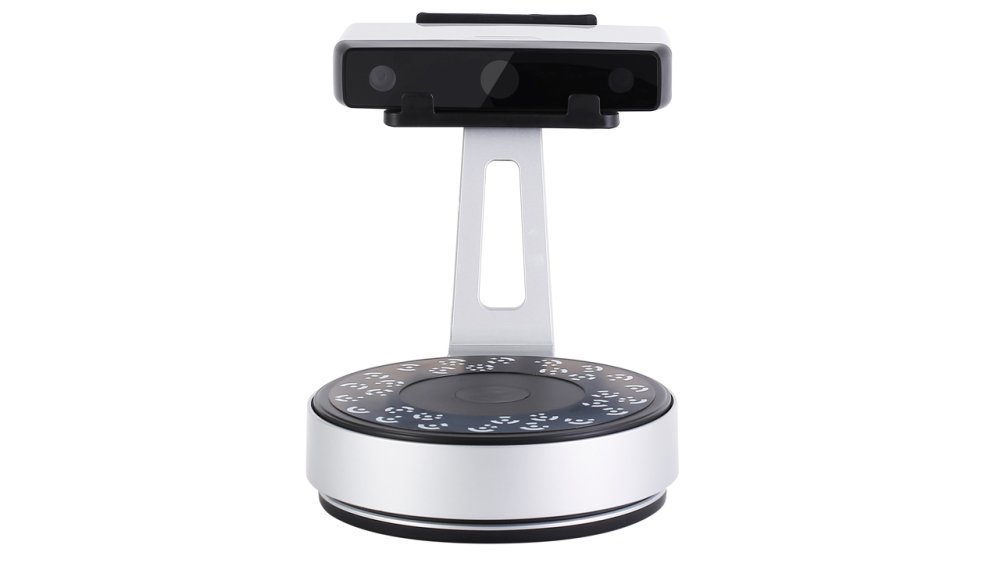

Skener podporuje Fixed Scan s automatickým otočným stolem i Fixed Scan bez stolku pro větší objekty. S otočným stolem zvládne skenovat předměty do objemu 200 × 200 × 200 mm a nosnost stolku je 5 kg. Bez stolku pak dokáže pokrýt objekty až do 1200 × 1200 × 1200 mm - stačí použít značky (markers) nebo funkce (feature alignment) pro slepení jednotlivých skenů.

Rychlost celého skenu pod 45 sekund

Jeden snímek trvá méně než 1 sekundu, kompletní skenování s otočným stolem se stihne pod 45 sekund. Díky tomu je Einscan SP V2 vhodný i pro sériovou digitalizaci menších dílů - například při inspekci výroby nebo tvorbě knihoven modelů. Rychlost přitom není na úkor přesnosti, protože skener kombinuje více snímků z různých úhlů do jednoho konzistentního mračna bodů.

Bezpečné bílé LED světlo

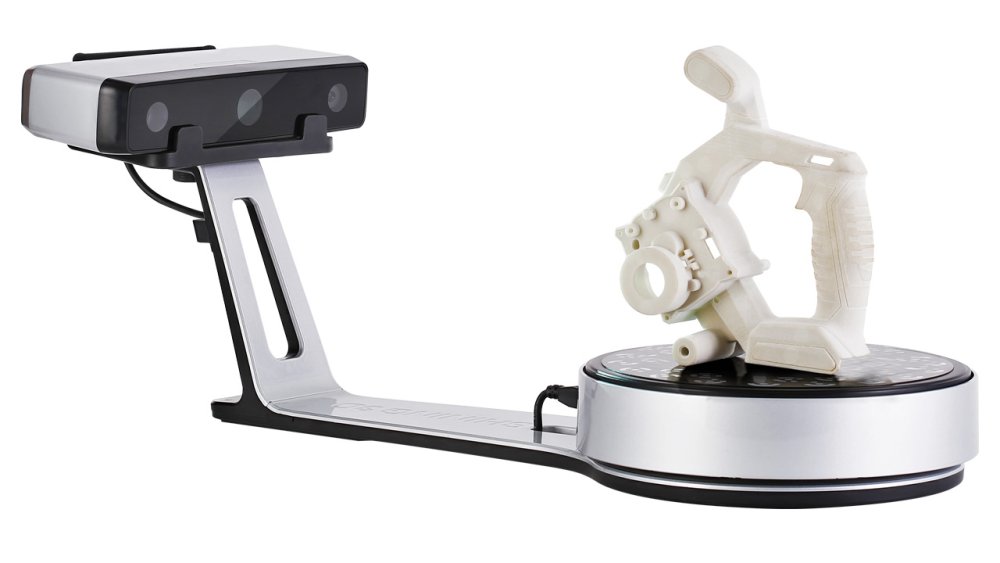

Místo laseru využívá skener viditelné bílé LED světlo, které je bezpečné pro oči obsluhy i pro citlivé objekty. Pracovní vzdálenost 290-480 mm dává dostatek prostoru pro manipulaci s předmětem a zároveň zaručuje ostrý obraz z 1,3megapixelové kamery. Skener se hodí i pro digitalizaci součástí tištěných z technických materiálů jako ABS, ASA či nylon.

Široká podpora výstupních formátů

Data lze exportovat do formátů OBJ, STL, ASC, PLY a 3MF - naskenované modely tak snadno otevřete v běžných CAD i slicer nástrojích. STL a 3MF jsou přímo připraveny pro slicování a následný tisk, například na dílech z polykarbonátu nebo carbon kompozitů.

Flexibilní zarovnání skenů

Zarovnání skenů (alignment) funguje ve více režimech: Turntable, Feature, Markers a Manual. Uživatel si tak vybere podle povahy skenovaného objektu - u geometricky výrazných dílů stačí Feature, u hladkých nebo symetrických předmětů se osvědčí Markers se značkami. Software provede uživatele celým procesem a výstupem je vodotěsné mračno bodů nebo mesh.

Připojení a PC požadavky

Skener se připojuje přes USB 2.0/3.0 a je kompatibilní s Windows 7/8/10 (64-bit). Pro plynulý běh výrobce doporučuje procesor Intel i5 nebo lepší, minimálně 8 GB RAM a grafickou kartu NVIDIA řady s alespoň 1 GB VRAM. Napájení obstará adaptér 12 V DC / 3,33 A, spotřeba se pohybuje kolem 40 W.

Technické parametry

Parametr	Hodnota
Režimy skenování	Fixed Scan s otočným stolem, Fixed Scan bez otočného stolu
Režimy zarovnání	Turntable, Feature, Markers, Manual
Přesnost jednoho snímku	≤ 0,05 mm
Minimální objem skenování	30 × 30 × 30 mm
Maximální objem skenování	s otočným stolem 200 × 200 × 200 mm, bez stolku 1200 × 1200 × 1200 mm
Rozsah jednoho skenu	200 × 150 mm
Rychlost skenování	jeden snímek < 1 s, celý otočný stůl < 45 s
Rozteč bodů	0,17-0,20 mm
Rozlišení kamery	1,3 Mpx
Světelný zdroj	viditelné bílé LED světlo (bez laseru)
Pracovní vzdálenost	290-480 mm
Hmotnost	cca 2,5 kg
Rozměry	570 × 210 × 210 mm
Výstupní formáty	OBJ, STL, ASC, PLY, 3MF
Požadavky na PC	USB 2.0/3.0, Windows 7/8/10 (64-bit), CPU i5+, RAM ≥ 8 GB, GPU NVIDIA > 1 GB
Napájení / spotřeba	12 V DC, 3,33 A / cca 40 W
Nosnost otočného stolku	max. 5 kg
EAN	6970163088129

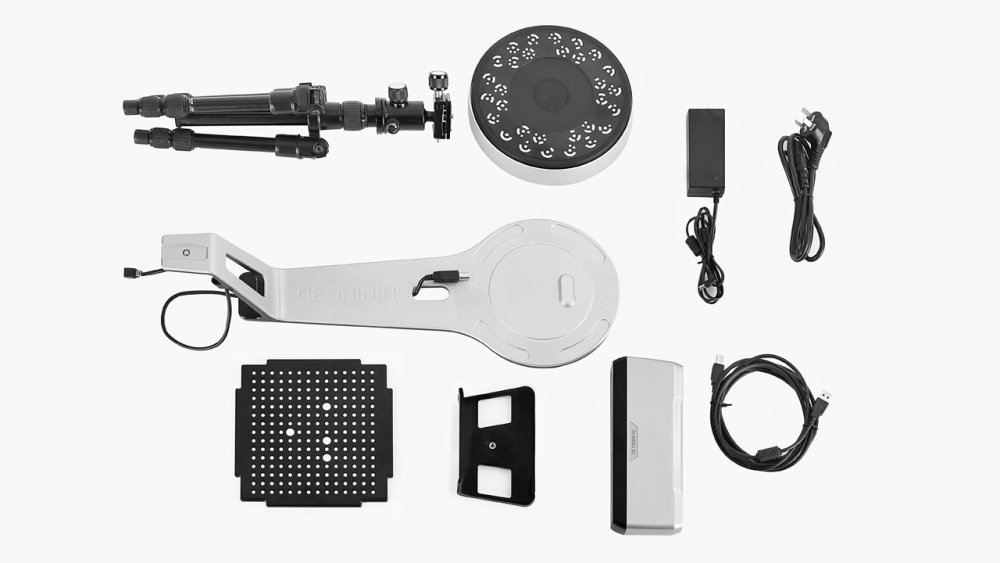

Obsah balení

• 3D skener Shining3D Einscan SP V2
• Otočný stolek s nosností 5 kg
• Stativ / stojan skeneru
• Napájecí adaptér 12 V DC, 3,33 A
• USB kabel pro připojení k PC
• Kalibrační deska
• Licence software EinScan
• Dokumentace a rychlý start
