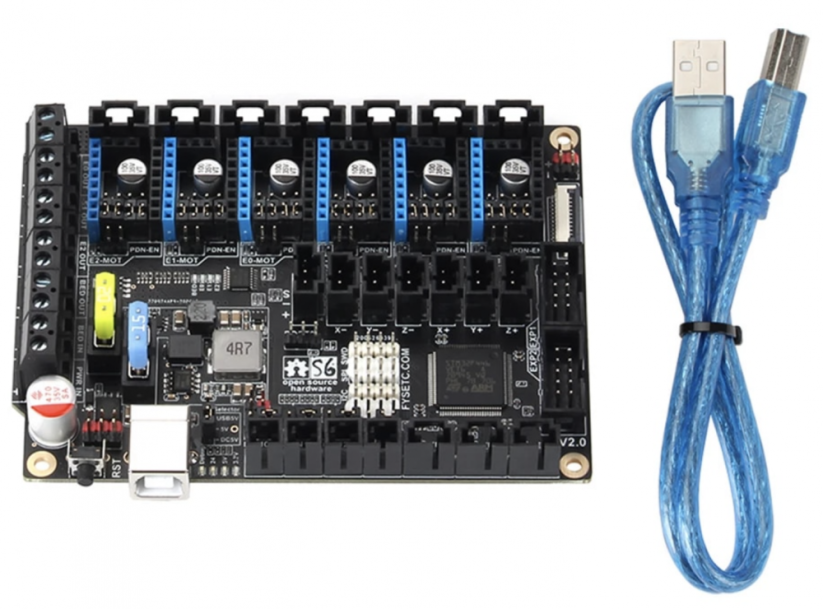

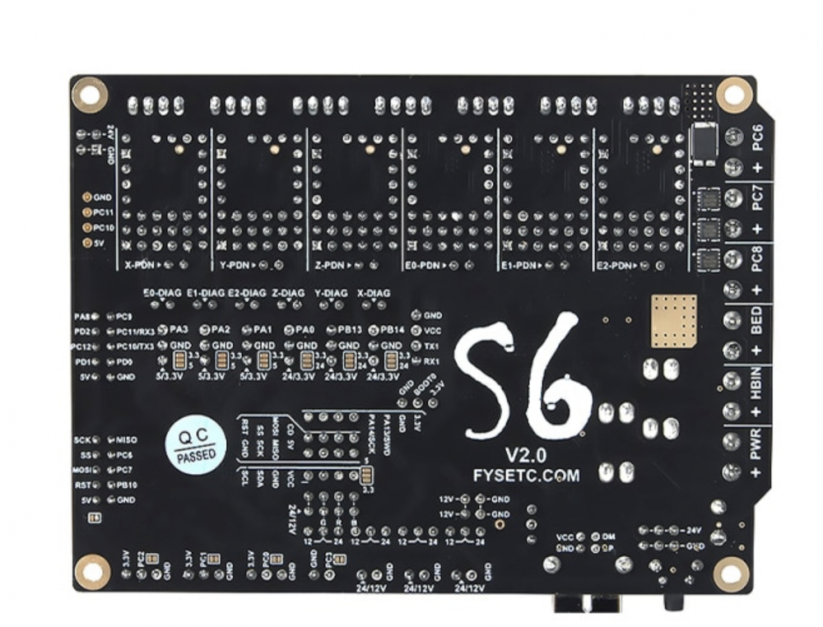

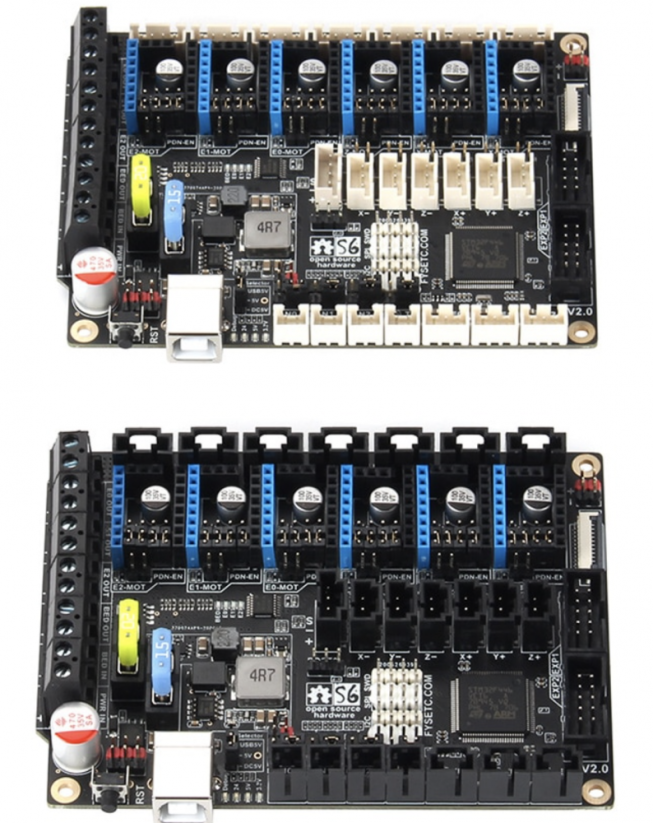

Základní deska Fysetc S6 V2.1, 32-bit
Základní deska Fysetc S6 V2.1, 32-bit
Fysetc S6 32-bit je velmi výkonná a high-endová základní deska pro ovládání 3D tiskáren, CNC a dalších. Podporuje zapojení až 6 nezávislých ovladačů. To vše s kompaktními rozměry pouze 117x87mm. Zobrazit více
Fysetc S6 32-bit je velmi výkonná a high-endová základní deska pro ovládání 3D tiskáren, CNC a dalších. Podporuje zapojení až 6 nezávislých ovladačů. To vše s kompaktními rozměry pouze 117x87mm. Zobrazit více
Fysetc S6 je založen na 32bitovém procesoru STM32F446, stejně jako F6 má šest slotů pro drivery a podporuje všechny TMC drivery. Plně jsme rozšířili kapacity MCU, abyste mohli maximálně využít jeho výkon. Zvážili jsme možné způsoby použití 3D tiskáren a navrhli jsme řadu rozšířených aplikací, jako je například antireverzní obvod, 12V napájení, podpora termočlánků, podpora 24V senzorů atd.
Vlastnosti
- Kompaktní rozměry: 117 mm x 87 mm，stejné jako F6

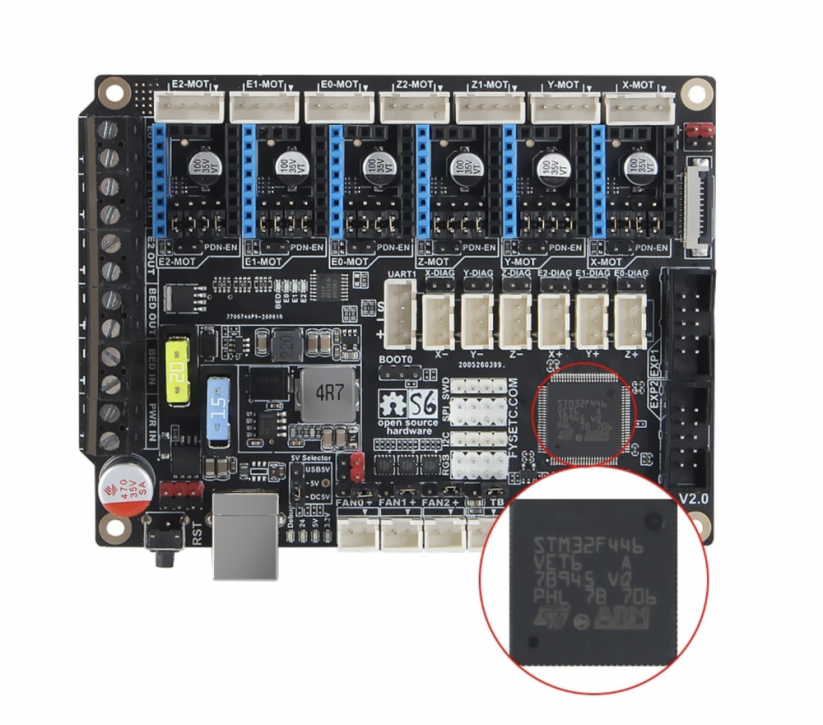

- Založeno na STM32F446 180Mhz，všechny IO jsou schopny odolat napětí 5V
- Podpora 6 krokových ovladačů TMC, není třeba drátový Uart/SPI
- Vylepšené nastavení jumperů TMC，jednodušší a srozumitelnější
- Obvod ochrany proti zpětnému napájení hlavního napájení，bezpečnější
- Vstupní napětí max. 28V，12V@5A，5V@2ADC-DC obvod，3.3V@0.6A LDO

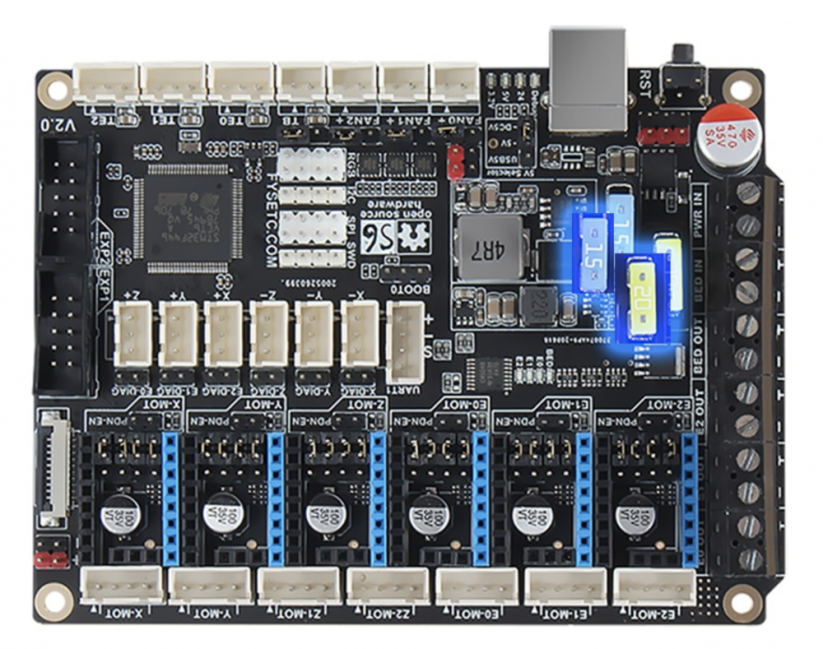

- Dvě automobilové pojistky pro připojení vyhřívané podložky a hlavní vstup napájení.
- Konektor koncového spínače 24V/5V/3,3V je volitelný, připravený pro další zařízení, jako je například indukční senzor, BL-Touch
- 10x výkonové mosfetové výstupy s podporou PWM (1 pro HotBed, 3 pro Heat-End, 3 pro ventilátory, 3 pro RGB LED pásky)
- 3pinový teplotní header, lze použít termistor nebo termočlánek (vyžaduje modul AD597)
- 3-pinové zapojení PWM ventilátorů, 2 směrné RGB led, 12V i 24V volitelně
